PN přechod

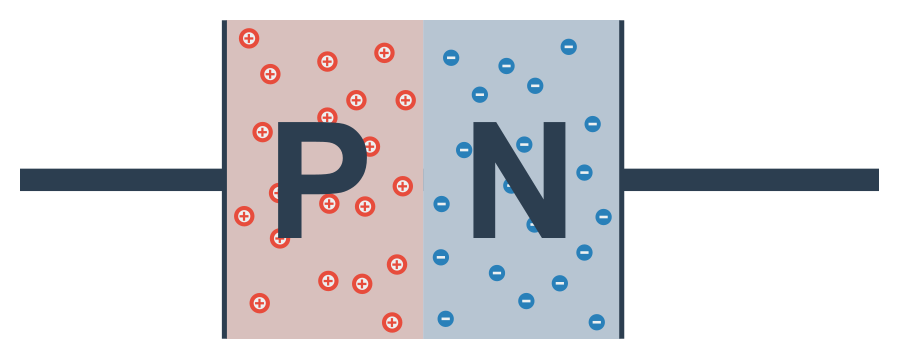

Už podle názvu jde o spojení dvou příměsových polovodičů – jednoho typu P (majoritními nosiči náboje jsou díry) a druhého typu N (majoritními nosiči náboje jsou volné elektrony).

Pokud je PN přechod zařazen do elektrického obvodu, získá zajímavou a důležitou funkci – propouští proud pouze jedním směrem.

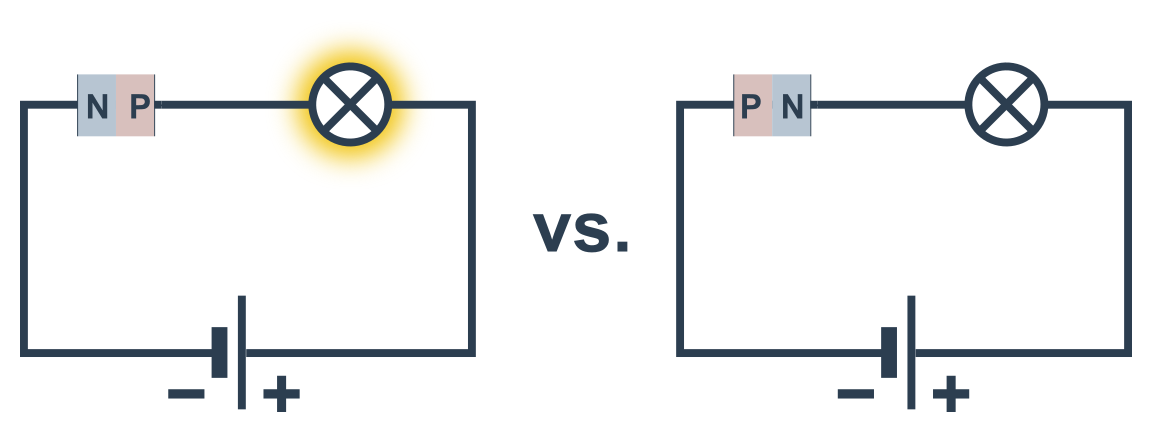

• když je P připojen na + a N na − zdroje, proud prochází (propustný směr)
• když je P připojen na − a N na + zdroje, proud neprochází (závěrný směr)

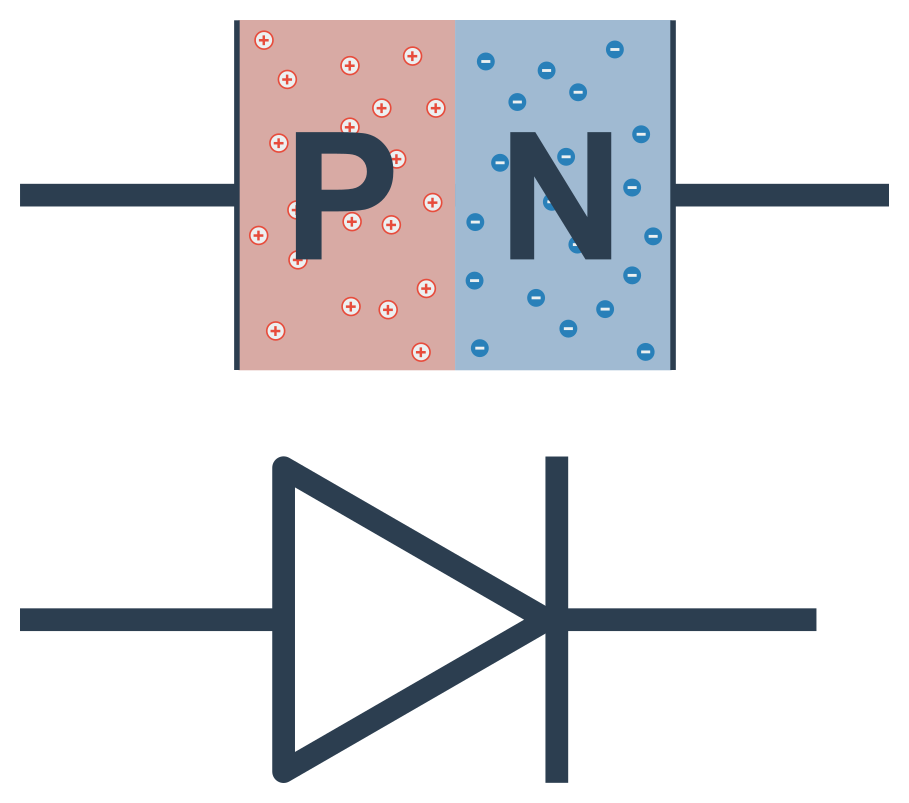

Nejjednodušší součástkou s PN přechodem je polovodičová dioda. Značíme ji šipkou a čárkou. Přitom tam kde je čárka je N a šipce odpovídá P strana PN přechodu.

Dioda je tedy zapojena v propustném směru když ukazuje cestu obvodem od + k −.

Přívod (konektor) diody vedoucí na P se nazývá anoda. Druhý konektor připojený na N je katoda.
