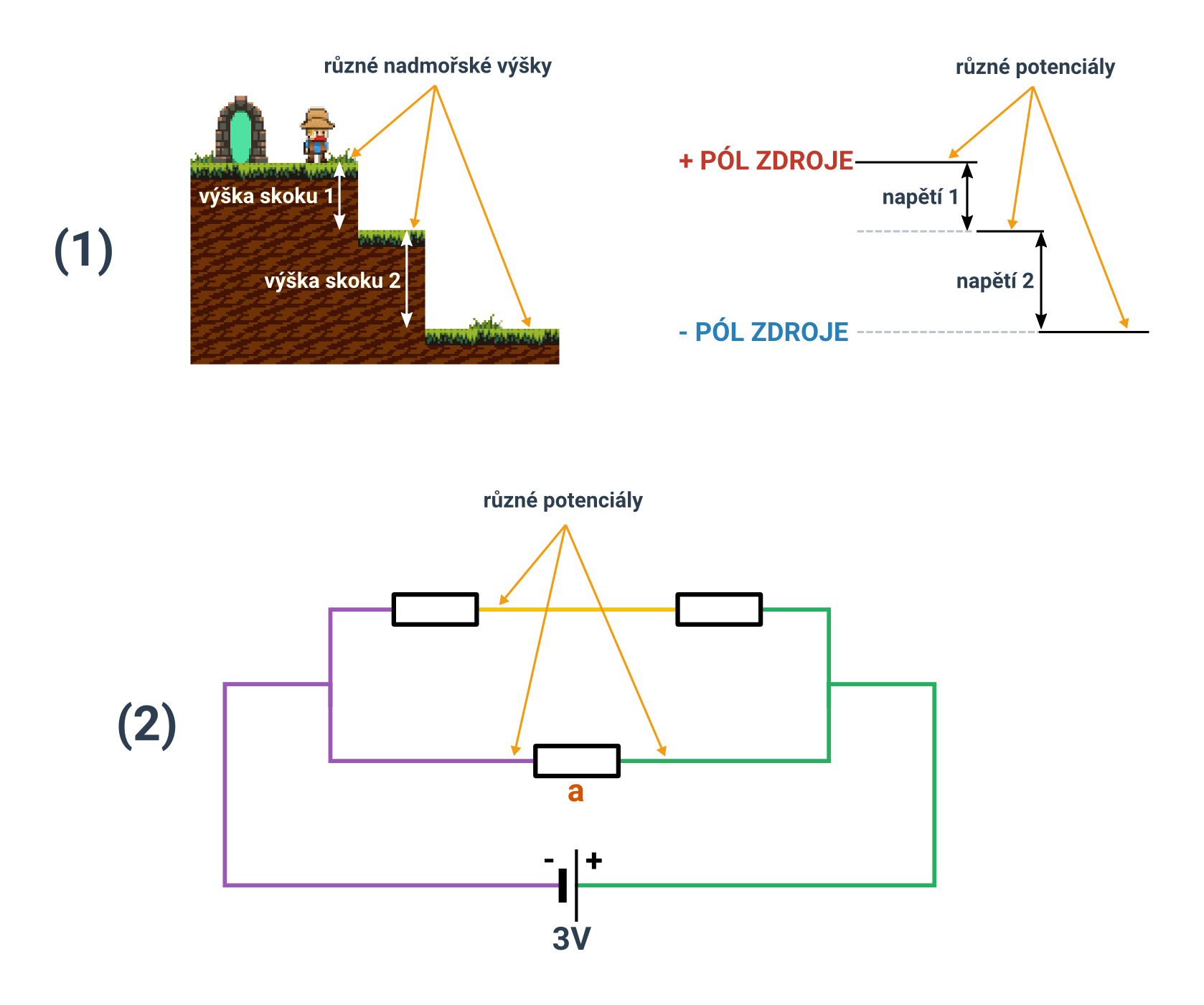

Elektrické napětí mezi dvěma body obvodu si můžeme představit jako převýšení mezi dvěma terasami (1). Stejně jako je převýšení rozdílem dvou nadmořských výšek, i napětí je rozdíl dvou úrovní napětí — takzvaných elektrických potenciálů.

Budí to dojem, že mluvit o napětí v jednom místě obvodu (bez určení toho druhého bodu) nedává smysl. Přesto občas slýcháme, že je nějaký drát pod napětím třeba 230 V. Ve skutečnosti i zde existuje druhý bod, vůči kterému má onen drát „převýšení“ 230 V — je to bod na tom nejnižším potenciálu v obvodu (obvykle nulovém). Tedy nejspíš záporný pól zdroje nebo uzemnění.

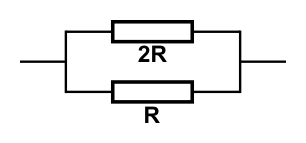

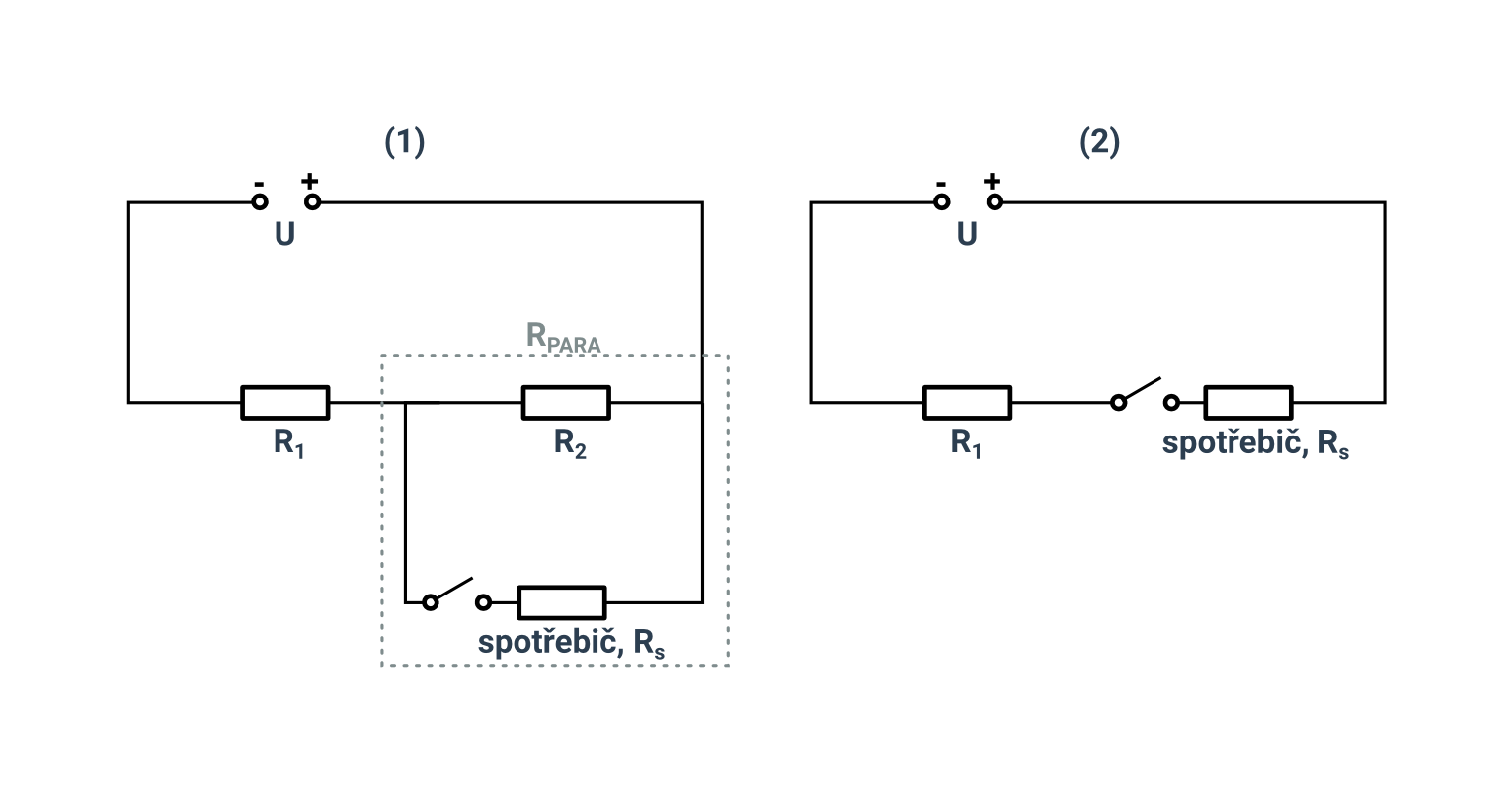

Někdy se lépe než s napětím počítá s elektrickými potenciály. Například v obvodu je potenciál ve všech místech propojených ideálním vodičem stejný, což je v obrázku (2) znázorněno pomocí barev. Z toho vyplývá, že se všechny změny potenciálu (a tedy veškeré napětí) nachází na těch součástkách (rezistory, kondenzátory, ...), které tyto stejnobarevné „ostrůvky“ oddělují.
